防爆內螺紋電動球閥
一、內螺紋電動球閥 產品概述
|
本公司生產的霜恒牌內螺紋電動球閥采用角行程電動執行器及內螺紋球閥組成，適用于兩位切斷、調節的場合。內螺紋電動球閥閥體與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。內螺紋電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。 |
|
|

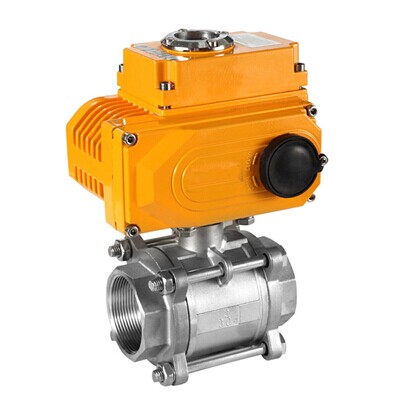

Q911F內螺紋防爆電動球閥
|
|
可瞬時停機，定位時無振蕩，定位精度可達0.3%以上?？煽毓栎敵?，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，內螺紋電動球閥特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該內螺紋電動球閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。 |
二、內螺紋電動球閥 主要技術參數
1、閥體
| 閥體形式 | 內螺紋精鑄閥體 |
|---|---|
| 公稱通徑 | DN6～100mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
| 連接形式 | 管螺紋(G)、錐螺紋(NPT) |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓帽擰緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M) |
2、閥內件
| 閥芯形式 | "O"型球型閥芯 |
|---|---|
| 流量特性 | 近似快開特性 |
| 閥芯材料 | 不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理 |
3、執行器
| 執行器型號 | CHR、3810R、DZW、HQ、PSQ電動執行機構 |
|---|---|
| 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
三、內螺紋電動球閥 主要性能指標
| 公稱通徑DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||
| 動作范圍 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
| 基本誤差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死區 | ≤1% | |||||||||||

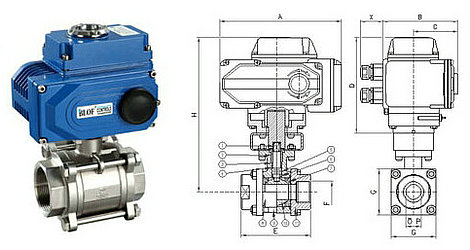

四、內螺紋電動球閥 內部結構圖
|
|
|
Q911F內螺紋電動球閥 （三片式閥體）
|
|
五、內螺紋電動球閥 主要零件材料
| 1 | 左閥體 | WCB、CF8、CF8M、CF3M |
|---|---|---|
| 2 | 閥座 | PEFE、PPL、304、316 |
| 3 | 球體 | WCB、CF8、CF8M、CF3M |
| 4 | 密封圈 | PTFE/金屬石墨纏繞墊片 |
| 5 | 右閥體(中閥體) | WCB、CF8、CF8M、CF3M |
| 6 | 閥桿 | 2Cr13304、316、316L |
| 7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |
六、內螺紋電動球閥 外形尺寸圖
|
|
|
Q911F內螺紋電動球閥 兩片式閥體尺寸圖
|
Q911F內螺紋電動球閥 三片式閥體尺寸圖
|
七、內螺紋電動球閥 外形連接尺寸
| 公稱通徑 | 內螺紋連接 | ||||||
|---|---|---|---|---|---|---|---|
| mm | inch | D | L | H | G | A | 重量(Kg) |
| 10 | 3/8 | 10 | 60 | 57 | 3/8″ | 95 | 0.34 |
| 15 | 1/2 | 15 | 75 | 68 | 1/2″ | 110 | 0.47 |
| 20 | 3/4 | 20 | 80 | 70 | 3/4″ | 110 | 0.68 |
| 25 | 1 | 25 | 90 | 80 | 1″ | 140 | 1.2 |
| 32 | 11/4 | 32 | 110 | 85 | 11/4″ | 140 | 1.9 |
| 40 | 11/2 | 38 | 125 | 100 | 11/2″ | 180 | 2.7 |
| 50 | 2 | 50 | 144 | 110 | 2″ | 180 | 3.9 |
| 65 | 21/2 | 64 | 186 | 130 | 21/2″ | 200 | 7.1 |
| 80 | 3 | 78 | 206 | 150 | 3″ | 250 | 11.5 |
| 100 | 4 | 98 | 240 | 170 | 4″ | 250 | 20.5 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
