HCN低噪音籠式調節閥
一、HCN低噪音籠式調節閥 產品概述
HCN低噪音籠式調節閥可以降低壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。HCN低噪音籠式調節閥流體通道呈S 流線型，還設有一個改善套筒周?chē)黧w平衡流動的導流翼，使其壓降損失小，流量大，噪音低。
HCN低噪音籠式調節閥的泄漏量符合ANSI B16.104標準。
HCN低噪音籠式調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
HCN低噪音籠式調節閥符合GB/T4213-92標準。
一、HCN低噪音籠式調節閥 產品概述
|
HCN低噪音籠式調節閥可以降低壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。HCN低噪音籠式調節閥流體通道呈S 流線型，還設有一個改善套筒周?chē)黧w平衡流動的導流翼，使其壓降損失小，流量大，噪音低。 |
|
|

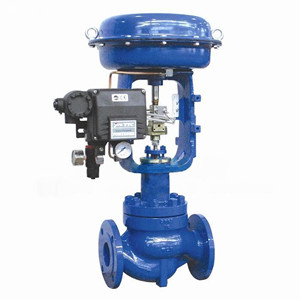

HCN低噪音籠式調節閥
|
二、HCN低噪音籠式調節閥 主要技術參數
1、閥體
| 閥體型式 | 直通鑄造球型閥 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 | 40、50、65、80、100、150、200、250、300、350mm | ||||||||||
| 公稱壓力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | ||||||||||
| 連接型式 | 密封面型式 | FF、RF、RJ、LG、MFM | |||||||||
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | ||||||||||
| 焊接標準 | 嵌接焊SW(40~50mm) 對接焊BW(65~350mm) | ||||||||||
| 材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等 | ||||||||||
| 上閥蓋 | 常溫型(P) | -17~+230℃ | |||||||||
| 伸長I型(E) | -45~-17℃、 +230~+566℃ | ||||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | ||||||||||
| 閥芯形式 | 帶組合密封圈或活塞環的壓力平衡式閥芯 | ||||||||||
| 流量特性 | 等百分比特性(%CC)和線性特性(LCC) | ||||||||||
| 材料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | ||||||||||
2、閥內件
| 閥芯形式 | 帶組合密封圈或活塞環的壓力平衡式閥芯 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 流量特性 | 等百分比特性(%CC)和線性特性(LCC) | ||||||||||
| 材料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | ||||||||||
2、執行器
| 執行器型式 | HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
|---|---|
| 膜片材料 | 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
| 彈簧范圍 | 80~240KPa(HA型)，190~350KPa(VAP型) |
| 供氣壓力 | 280~400KPa(HA型)、400(VA6型、VP型) |
| 氣源接口 | RC1/4"(HA、VA6型)、RC3/8"(VP型) |
| 環境溫度 | -30~+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、閥位傳送器、手輪機構等 |
三、HCN低噪音籠式調節閥 主要性能指標
| 泄漏量 | 金屬閥座 | 符合ANSI B16.104-1976 IV級 |
|---|---|---|
| 回差 | 帶定位器 | 小于全行程的1% |
| 不帶定位器 | 小于全行程的3% | |
| 基本誤差 | 帶定位器 | 小于全行程的±1% |
| 不帶定位器 | 小于全行程的±5% | |
| — | 注：采用標準的V型聚四氟乙烯填料 | |
| 可調范圍 | 25:1 | |
四、HCN低噪音籠式調節閥 Cv值和行程
高精度流量特性閥芯(%CF、LCF、%TF、LTF)
| 公稱通徑 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 80 | 100 | 125 | 100 | 125 | 150 | 125 | 150 | 200 | 250 | 300 | 350 |
| 額定Cv值 | 10 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 120 | 99 | 120 | 175 | 120 | 175 | 330 | 175 | 330 | 580 | 760 | 1090 | 1610 |
| 額定行程 | 25 | 38 | 50 | 75 | 100 | 150 | |||||||||||||||||||||
五、HCN低噪音籠式調節閥 主要外形圖
| 公稱通徑DN(mm) | 40、50、65、80、100、125、150、200、250、300、350mm | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 結構長度 | 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會(huì )為您提供完整的圖紙及技術資料。 | ||||||||||
| 閥體高度 | |||||||||||
| 執行器高度 | |||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
