上海霜恒閥門有限公司專業生產的U44H角式柱塞閥與直通式柱塞閥的工作原理完全相同，其外形于角式截止閥很相像。只不過是安裝在管線中的位置不同，因而石油、化工、化肥、制藥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好裝在這個部位，這樣不但減少了接管彎頭，安裝方便，省工、省料等特點。
角式柱塞閥具有如下結構特點

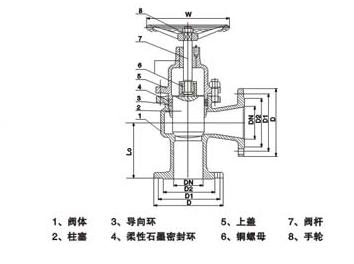

U44H角式柱塞閥是有閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成。該閥進出口通道不在同一方向上而成90度直角，這種形式的柱塞閥，使通過閥門的介質改變流動方向，因此會(huì )產生一定的壓力降。UZ44H角式柱塞閥的最大優點是可以把閥門安裝在管路系統的拐角處，這樣既節約了90o彎頭，又便于操作。U44H角式柱塞閥的密封環采用硬密封，耐磨性高的硬質合金密封材料，具有經受長期高溫，高壓而不喪材質的性質而變形，所以密封性能可靠，經久耐用。保證了角式柱塞閥的密封性，杜絕了內泄漏，同時柱塞開啟矩小，能實現閥門的迅速啟閉。U44H角式柱塞閥當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。由于柱塞閥的中柱塞與密封環間采用過盈配合。通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面積柱塞外圓密封。
