德標旋塞閥
一、德標卡套式旋塞閥 產品概述
上海霜恒閥門有限公司專業生產的德標卡套式軟密封旋塞閥適用于公稱壓力PN1.6-16MPa，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。德標卡套式旋塞閥采用德國標準，產品主要性能有：
1、產品結構合理、密封可靠、性能優良、造型美觀。
2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
5、雙向流動，使用安裝更方便。
6、零件材質及法蘭尺寸可根據實際工況或用
一、德標卡套式旋塞閥 產品概述
|
上海霜恒閥門有限公司專業生產的德標卡套式軟密封旋塞閥適用于公稱壓力PN1.6-16MPa，工作溫度-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。德標卡套式旋塞閥采用德國標準，產品主要性能有：
1、產品結構合理、密封可靠、性能優良、造型美觀。 |
二、德標卡套式旋塞閥 產品型號和圖片
|
|
|
德標卡套式旋塞閥
|
三、德標卡套式旋塞閥 性能規范
| 結構形式 | BC |
| 驅動方式 | 手柄，蝸輪蝸桿傳動，氣動，電動 |
| 設計標準 | API599，API6D |
| 結構長度 | DIN 3202F1 |
| 連接法蘭 | DIN 2543-2549 |
| 試驗和檢驗 | DIN3230 |
四、德標卡套式旋塞閥 主要零件材料
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
| 2 | 卡套 | PTFE |
| 3 | 塞子 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
| 4 | 墊片 | 柔性石墨+不銹鋼 |
| 5 | 調整墊 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
| 6 | 閥蓋 | GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
| 7 | 調整螺栓 | ASTM A193-B7,A320-B8,A193-B8M |
| 8 | 六角螺母 | ASTM A194-2H,A194-8,A194-8M |
| 9 | 螺栓 | ASTM A193-B7,A320-B8,A913-B8M |
| 10 | 支架 | Q235、WCB |
| 11 | 蝸輪 | ? |

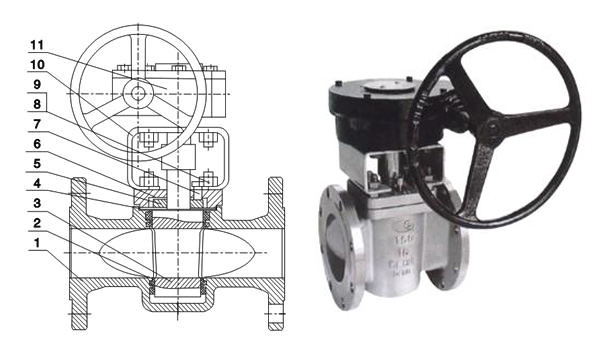

五、德標卡套式旋塞閥 外形尺寸圖
|
|
德標卡套式旋塞閥 外形尺寸圖
|
六、德標卡套式旋塞閥 外形連接尺寸
| DN | DN/in | L | D0 | H | 重量/kg |
| 15 | 1/2 | 108 | 120 | 85 | 2 |
| 20 | 3/4 | 117 | 140 | 95 | 3 |
| 25 | 1 | 127 | 140 | 105 | 4.5 |
| 32 | 1¼ | 140 | 200 | 115 | 5.2 |
| 40 | 1½ | 165 | 250 | 125 | 7.5 |
| 50 | 2 | 178 | 250 | 140 | 11 |
| 65 | 2½ | 190 | 300 | 150 | 12.5 |
| 80 | 3 | 203 | 300 | 185 | 18 |
| 100 | 4 | 229 | 350 | 200 | 23 |
| 125 | 5 | 254 | 350 | 215 | 32 |
| 150 | 6 | 267 | 200 | 455 | 52 |
| 200 | 8 | 292 | 240 | 495 | 115 |
| 250 | 10 | 330 | 280 | 555 | 195 |
| 300 | 12 | 356 | 320 | 605 | 305 |
| 350 | 14 | 686 | 320 | 680 | 325 |
| 400 | 16 | 762 | 360 | 715 | 340 |
