美標旋塞閥
一、美標旋塞閥 產品概述
上海霜恒閥門有限公司專業生產的美標壓力平衡式油密封旋塞閥適用于公稱壓力CLASS150～1500LBS，工作溫度-29～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。主要特點：
1、產品結構合理、密封可靠、性能優良、造型美觀。
2、倒裝壓力平衡的結構，開關動作輕。
3、閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
二、美標旋塞閥 產品型號和圖片
一、美標旋塞閥 產品概述
|
上海霜恒閥門有限公司專業生產的美標壓力平衡式油密封旋塞閥適用于公稱壓力CLASS150～1500LBS，工作溫度-29～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。主要特點：
1、產品結構合理、密封可靠、性能優良、造型美觀。 |
二、美標旋塞閥 產品型號和圖片
|
|
|
美標旋塞閥
|
三、美標旋塞閥 性能規范
| 結構形式 | BB-BG |
| 驅動方式 | 手輪、電動 |
| 設計標準 | API599、API6D |
| 結構長度 | ASME B16.10 |
| 連接法蘭 | ASME B16.5 |
| 試驗和檢驗 | API598.API6D |
四、美標旋塞閥 主要零件材料
| 序號 | 名稱 | 材質 |
| 1 | 雙頭螺栓 | ASTM A194-2H、A194-8、A194-8M |
| 2 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
| 3 | 閥蓋 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 4 | 墊片 | 柔性石墨+不銹鋼 |
| 5 | 塞子 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 6 | 閥體 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 7 | 閥桿 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 8 | “O”型圈 | 丁腈橡膠NBR |
| 9 | 填料 | 柔性石墨 |
| 10 | 填料壓蓋 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 11 | 加油嘴 | |
| 12 | 止回閥 | |
| 13 | 手柄 | ASTM A47-32510、A216 WCB |
五、美標旋塞閥 外形尺寸圖
|
|

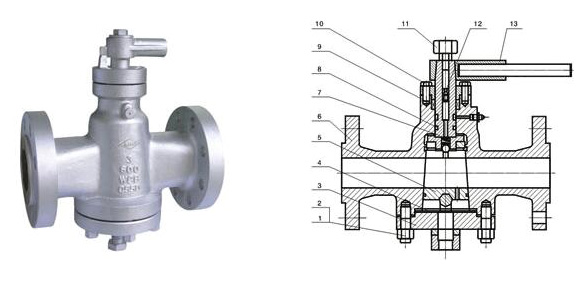

美標旋塞閥 外形尺寸圖
|
六、美標旋塞閥 外形連接尺寸
| DN | DN/in | L（RF） | L（BW） | H | W | 重量/kg |
| 15 | ½ | 108 | 152 | 180 | 400 | 10 |
| 20 | ¾ | 117 | 178 | 180 | 400 | 12 |
| 25 | 1 | 127 | 203 | 185 | 500 | 14 |
| 32 | 1¼ | 140 | 216 | 200 | 500 | 17 |
| 40 | 1½ | 165 | 229 | 210 | 600 | 19 |
| 50 | 2 | 178 | 267 | 215 | 600 | 21 |
| 65 | 2½ | 190 | 305 | 250 | 820 | 29 |
| 80 | 3 | 203 | 330 | 270 | 820 | 33 |
| 100 | 4 | 229 | 356 | 300 | 300 | 48 |
| 125 | 5 | 254 | 381 | 340 | 300 | 75 |
| 150 | 6 | 267 | 394 | 365 | 320 | 98 |
| 200 | 8 | 292 | 457 | 400 | 320 | 125 |
| 250 | 10 | 330 | 533 | 450 | 350 | 171 |
| 300 | 12 | 356 | 610 | 510 | 380 | 230 |
| 350 | 14 | 381 | 686 | 590 | 380 | 370 |
