氣動高壓閘閥

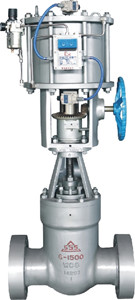

一、氣動高壓閘閥 產品概述
上海霜恒閥門有限公司生產的Z640Y氣動高壓閘閥用于需要快速啟閉的高壓工況，利用閘板的上下工作來接通(全開)和截斷(全關)管道中的流體介質。 氣動高壓閘閥和其他同類閥門相比，具有以下優點：
1、流體阻力小，密封面受介質的沖刷和侵蝕小(閘板開啟高度高)。
2、開啟較有力，密封性能好，介質流向不受限制，不擾流，不降壓力。
3、形體簡單，制造工藝性好，適用范圍廣。
上海霜恒閥門有限公司生產的氣動高壓閘閥，廣泛應用于化工、石化、消防等場合。
一、氣動高壓閘閥 產品概述
|
上海霜恒閥門有限公司生產的Z640Y氣動高壓閘閥用于需要快速啟閉的高壓工況，利用閘板的上下工作來接通(全開)和截斷(全關)管道中的流體介質。 氣動高壓閘閥和其他同類閥門相比，具有以下優點： 上海霜恒閥門有限公司生產的氣動高壓閘閥，廣泛應用于化工、石化、消防等場合。 |
|
|
Z640H氣動高壓閘閥
|
二、氣動高壓閘閥 執行標準
| 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
| GB12234 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
三、氣動高壓閘閥 壓力試驗
| 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
| 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
| 氣密封試驗 | 0.4-0.7 | |||||
四、氣動高壓閘閥 零件材料
| 體蓋板 | 閥 桿 | 密封面 | 墊 片 | 填 料 | 工作溫度℃ | 適用介質 |
| WCB | 2Cr13 |
13Cr STL 本體材料 尼龍 |
增強柔性石墨 1Cr13/柔性石墨 08軟鋼 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE |
柔性石墨 增強柔性石墨 SFB/260 SFP/260 PTFE |
≤425 | 水、蒸汽、油品 |
| WC1 |
38CrMoA1 25Cr2MoV |
≤450 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| ZGCr5Mo | ≤540 | |||||
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 銷酸類 | |||
| ZG1Cr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸類 |

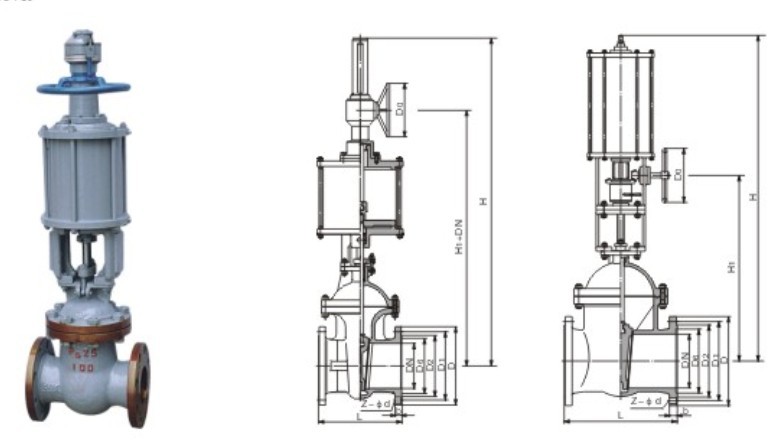

五、氣動高壓閘閥 外形尺寸圖
|
|
Z640H氣動高壓閘閥外形尺寸圖
|
六、氣動高壓閘閥 外形連接尺寸
|
公稱通徑 DN |
L | D | D1 | D2 | D6 | b | Z-Φd | H | H1 | D0 |
WT (Kg) |
| CZ6s40H-40 CZ6s40Y-40P CZ6s40Y-40R | |||||||||||
| 50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-Φ18 | 950 | 570 | 200 | 42 |
| 65 | 280 | 180 | 145 | 120 | 110 | 22 | 8-Φ18 | 1050 | 596 | 200 | 68 |
| 80 | 320 | 195 | 160 | 135 | 121 | 22 | 8-Φ18 | 1080 | 635 | 250 | 84 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-Φ23 | 1145 | 645 | 320 | 102 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-Φ25 | 1210 | 700 | 320 | 135 |
| 150 | 450 | 300 | 250 | 218 | 204 | 30 | 8-Φ25 | 1330 | 750 | 400 | 156 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-Φ30 | 1660 | 940 | 400 | 276 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-Φ34 | 1820 | 1050 | 450 | 306 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-Φ34 | 1990 | 1150 | 450 | 510 |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-Φ34 | 2110 | 1190 | 500 | 720 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 16-Φ41 | 2335 | 1370 | 550 | 1050 |
| 450 | 1050 | 680 | 610 | 560 | 524 | 60 | 20-Φ41 | 2490 | 1510 | 550 | 1320 |
| 500 | 1150 | 755 | 6720 | 612 | 576 | 62 | 20-Φ48 | 2640 | 1590 | 550 | 1800 |
| 600 | 1350 | 890 | 795 | 730 | 678 | 62 | 20-Φ54 | 2940 | 1720 | 600 | 2160 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
