氣動高真空球閥
一、氣動真空球閥 產品概述
|
上海霜恒公司生產的GUQ氣動高真空球閥是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空(壓力)系統管道路中的介質流。氣動高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域?？蛇x配反饋信號裝置及電氣閥門定位器。GUQ氣動高真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，氣動高真空球閥廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。 |
|
|
氣動真空球閥
|
二、氣動高真空球閥 產品特點
1、密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
2、開關扭矩小，配置氣動執行器小，工作穩定、可靠；
3、結構緊湊，重量輕，外形簡潔、美觀；
4、該閥既能適用高真空，又能適用一定的正壓力下 使用；
5、由于球閥全通導，又能達到超高真空要求，所以 也能適用于加速器真空系統。
三、氣動高真空球閥 主要性能
| 泄漏率 | 1.3×10-9Pa.M3/S； |
|---|---|
| 壓力范圍 | 5×10-7Pa～0.6Mpa |
| 工作溫度 | -30℃～+232℃ |
| 氣源壓力 | .4～0.6 Mpa |
| 工作介質 | 水、蒸氣、酸、堿 |
| 安裝位置 | 任意 |
| 使用壽命 | ≥20000次 |
四、氣動高真空球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。

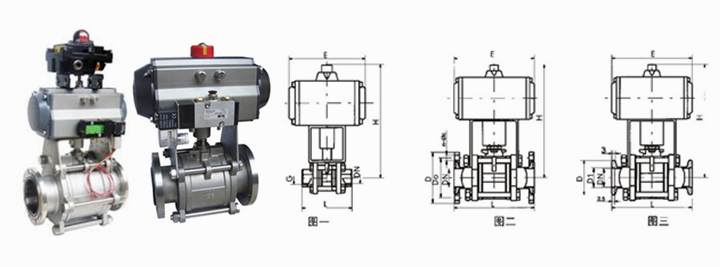

五、氣動高真空球閥 結構圖和連接尺寸
快卸法蘭連接尺寸 (標準：ISO-2852)
|
| 公稱型號 | DN | A | B | L | H |
|---|---|---|---|---|---|
| GUQ-16R | 16 | 34 | 27.5 | 75 | 100 |
| GUQ-20R | 20 | 50.5 | 43.5 | 90 | 110 |
| GUQ-25R | 25 | 50.5 | 43.5 | 100 | 125 |
| GUQ-32R | 32 | 50.5 | 43.5 | 110 | 155 |
| GUQ-40R | 40 | 50.5 | 43.5 | 120 | 170 |
| GUQ-50R | 50 | 64 | 56.5 | 135 | 210 |
| GUQ-65R | 65 | 77.5 | 70.5 | 150 | 260 |
| GUQ-80R | 80 | 91 | 83.5 | 200 | 320 |
| GUQ-100R | 100 | 119 | 110 | 250 | 400 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
