氣動內螺紋三通球閥
一、氣動內螺紋三通球閥產品概述
本公司生產的霜恒牌氣動內螺紋三通球閥是綜合國內外先進技術而開發的新型三通切換型調節/切斷閥門。標準球芯有L型三通雙通道，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型氣動三通內螺紋球閥可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。氣動三通內螺紋球閥由氣動活塞式雙作用或單作用（彈簧復位式）執行機構組成，有比例調節型（采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，改變球芯的旋轉角度，可實現比例調節動作）。二位切換型（采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制）
一、氣動內螺紋三通球閥產品概述
本公司生產的霜恒牌氣動內螺紋三通球閥是綜合國內外先進技術而開發的新型三通切換型調節/切斷閥門。標準球芯有L型三通雙通道，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型氣動三通內螺紋球閥可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。氣動三通內螺紋球閥由氣動活塞式雙作用或單作用（彈簧復位式）執行機構組成，有比例調節型（采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，改變球芯的旋轉角度，可實現比例調節動作）。二位切換型（采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制）。
|
|
|

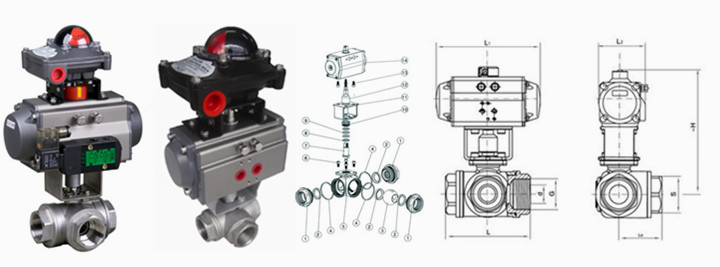

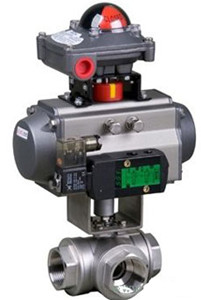

Q614/15氣動內螺紋三通球閥
|
|
二、氣動內螺紋三通球閥 產品概述
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
三、氣動內螺紋三通球閥 主要技術參數
1、閥體
| 閥體形式 | 三通鑄造球型閥 |
|---|---|
| 公稱通徑 | DN15～50mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa |
| 連接形式 | 螺紋式(適用于1/2"～2") |
| 壓蓋型式 | 螺母旋緊式 |
| 密封填料 | V型聚四氟乙烯填料、PPL高溫密封材料 |
| 閥芯形式 | O型球型閥芯 |
| 流量特性 | 快開特性 |
2、執行器
| 執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -20～+90℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、氣動內螺紋三通球閥 主要性能指標
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| 允許壓差(MPa) | ≤公稱壓力 | |||||
| 動作范圍 | 0～90° | |||||
| 泄露量Q | 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 | |||||
| 基本誤差 | 帶定位器：小于全行程的±2% (調節型)、開關型省略 | |||||
| 回差 | 帶定位器：小于全行程的2% (調節型)、開關型省略 | |||||
五、氣動內螺紋三通球閥 主要性能規范
| 試驗壓力(Mpa) | 公稱壓力(Mpa) | 壓力級 | JIS(K) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
六、氣動內螺紋三通球閥 尺寸圖
 |
|
|
|
氣動內螺紋三通球閥 開關型
|
|
|
七、氣動內螺紋三通球閥 外形連接尺寸
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| L | 68 | 78 | 86 | 111 | 126 | 143 |
| L1 | 34 | 39 | 43 | 55.5 | 63 | 71.5 |
| H | 19 | 25 | 37 | 45 | 70 | 80 |
| H1 | 130 | 135 | 139 | 158 | 165 | 202 |
| H2、H3 | 根基實際配置氣動附件而定 | |||||
| D | 140 | 140 | 140 | 164 | 164 | 190 |
| D1 | 62 | 62 | 62 | 75 | 75 | 91 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
