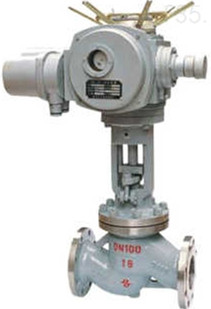

電動法蘭截止閥
一、電動法蘭截止閥 產品概述
本公司生產的J941H電動法蘭截止閥和電動閘閥是同屬一個類型的閥門，是由電動執行機構和截止閥兩部分組成，電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。電動法蘭截止閥只適用于全開和全關，不允許作調節和節流。
1、電動法蘭截止閥結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2、電動法蘭截止閥密封面采用不銹鋼和硬質合金，使用壽命長。
3、電動法蘭截止閥采用柔性石墨填料、密封可靠、操作輕便靈活。
4、結構型式：彈性楔式單
一、電動法蘭截止閥 產品概述
|
本公司生產的J941H電動法蘭截止閥和電動閘閥是同屬一個類型的閥門，是由電動執行機構和截止閥兩部分組成，電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。電動法蘭截止閥只適用于全開和全關，不允許作調節和節流。 |
|
|
Z941H電動法蘭閘閥
|
二、電動法蘭截止閥 設計標準
| 設計規范 | GB/T 12234 |
|---|---|
| 結構長度 | GB/T 12221 |
| 連接法蘭 | JB/T 79 |
| 試驗與檢驗 | JB/T 9092 |
| 壓力-溫度 | GB/T 9131 |
| 產品標識 | GB/T 12220 |
三、電動法蘭截止閥 性能規范
| 型號 |
公稱壓力 (MPa) |
實驗壓力 | 工作溫度(℃) | 適用介質 | ||
|---|---|---|---|---|---|---|
| 強度水（MPa） | 密封（水）空氣（MPa） | 低壓密封空氣（MPa） | ||||
|
Z41H-16C Z41W-16P(R) |
1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸類 |
| Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸類 |
| Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸類 |
| Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
四、電動法蘭截止閥 主要零件材料
| 1 | 閥體 | WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
|---|---|---|
| 2 | 閥瓣 | WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12 |
| 3 | 螺紋壓套 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 | 閥桿 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 5 | 閥蓋 | WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 6 | 填料 | 柔性石墨、PTFE |
| 7 | 壓蓋 | WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 8 | 滑塊 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 9 | 電動執行器 | 殼體(HT200、WCB) |
五、電動法蘭截止閥 主要外形圖
|
|
|
|
電動法蘭截止閥 (連接尺寸)
|
六、電動法蘭截止閥 主要外形尺寸
|
公稱通徑 DN(mm) |
標準值 | 參考值 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | n-d | H | W | 重量 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 645 | 590 | 48 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-φ18 | 690 | 590 | 60 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | 715 | 590 | 65 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-φ18 | 770 | 590 | 71 |
| 125 | 400 | 254 | 210 | 185 | 22 | 8-φ18 | 780 | 590 | 119 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 810 | 590 | 210 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 967 | 810 | 320 |
| 250 | 622 | 405 | 355 | 320 | 30 | 12-φ25 | 1143 | 810 | 550 |
| 300 | 698 | 460 | 410 | 375 | 30 | 12-φ25 | 1292 | 830 | 785 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
